FIEC系列泵的介紹與結構圖說明!
日期：2018-11-25 人氣：1512
1、主要特點及選型：

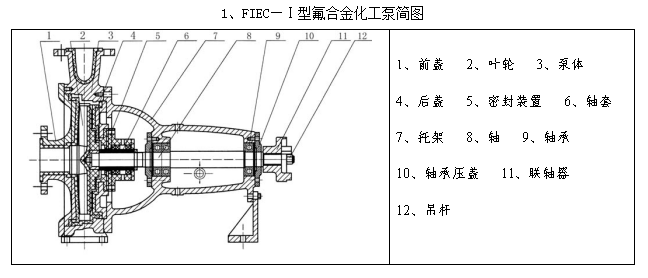

①FIEC—Ⅰ型為單級單吸式離心泵，軸向進口，開式葉輪，可滿足用戶輸送大顆粒、含固量高的液體，尤其適用于稀土、冶煉行業的礦渣和壓濾機礦漿輸送。

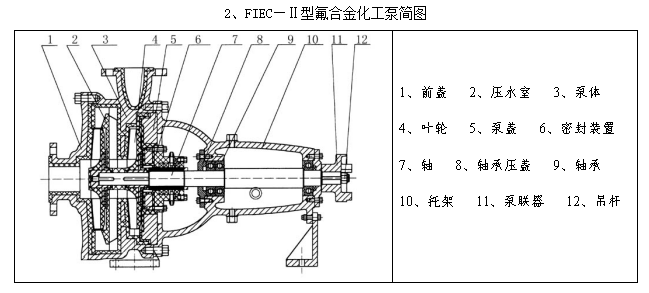

②FIEC—Ⅱ型為軸向進口單吸雙級式離心泵，該泵適用于高揚程液體的輸送。如管道沖洗。

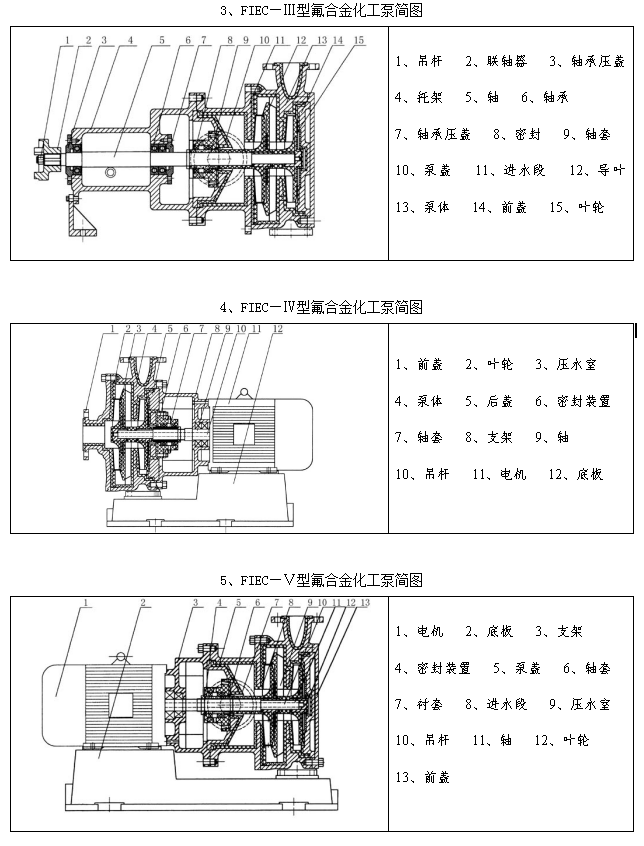

③FIEC—Ⅲ型為徑向單吸雙級式離心泵，其進口角度可任意調節，密封采用負壓裝置，適用于含固量較高的顆粒性懸浮液體輸送。
④FIEC—Ⅳ型為軸向單吸雙級軸聯式離心泵，適用于機組設備配套安裝，占地面積小，性能與Ⅱ型相同。
⑤FIEC—Ⅴ型為徑向單吸雙級軸聯式離心泵，其進口角度可任意調節，該泵占地面積小，適用于配套設備安裝，其性能與Ⅳ型相同。

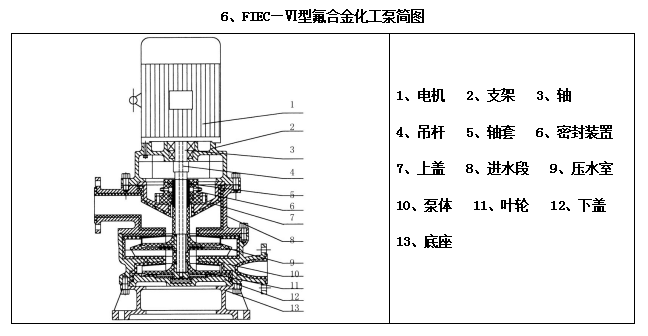

⑥FIEC—Ⅵ型為立式單級單吸、雙級單吸、徑向進口，其進口與出口的角度可任意調節，密封為負壓裝置，通用性較強。
2、密封選擇：用戶應根據不同的介質條件選擇相應的密封結構
①若輸送酸、溶劑及各種不含顆粒的液體選用ZMV8、WB2—B型、153—AD、153—B型機械密封。
②若輸送顆粒漿料懸浮物及含固量較高的液體選用V型密封總成、氮化硅或碳化硅密封。
3、材質選擇：
①非金屬有F46氟塑料、氟合金、PVFIEC聚偏氟乙烯、聚三氟乙烯、UHMWPE超高分子聚乙烯、RPP增強聚丙烯、聚氯乙醚。
②金屬有1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、美國標準316、316L、日本標準的SUS304、SUS304L、蒙乃爾、哈氏合金、耐熱耐磨合金鋼、鑄鋼、鑄鐵等。
4、適用范圍：
該泵采用特種工藝加工制造。適用于在-80—200度條件下，長期輸送任意濃度的任何酸、堿、氧化劑等腐蝕性介質。
第二：結構圖說明
