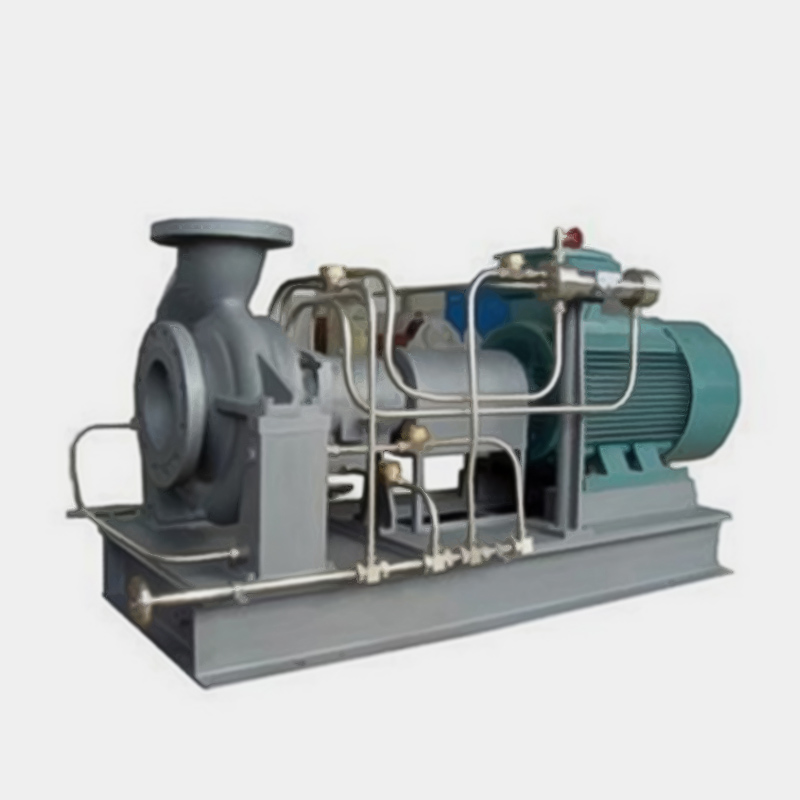

HPK高溫?zé)崴h(huán)泵

HPK型熱水循環泵是結合國外先進技術經改進設計的系列產品。其結構形式為臥式懸架、徑向剖分、后開門、中心線支撐的單級單吸蝸殼式離心泵。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：HJ化工流程泵(堿泵)上一個：IHF襯氟離心泵

概述

HPK型熱水循環泵是結合國外先進技術經改進設計的系列產品。其結構形式為臥式懸架、徑向剖分、后開門、中心線支撐的單級單吸蝸殼式離心泵。
·該系列泵在設計上充分考慮了高溫高壓狀態下泵的可靠性：
·在冷卻系統上，不僅泵蓋和懸架體設有各自冷卻腔，懸架體表面還帶有散熱片結構，冷卻效果好；
·軸承選用了圓柱滾子軸承和背靠背雙聯角接觸球軸承的搭配，采用甩油環稀油潤滑，承受載荷的能力顯著提高；
·泵主軸比普通懸臂泵提高一個規格，并且經過合理的熱處理工序，抗扭矩和轉子剛性更勝一籌；
·軸封采用單端面、平衡型形式的機械密封，也可采用軟填料密封，能適應各種條件下的密封要求；
·加長聯軸器結構可不必拆卸管路就能進行泵檢修維護，方便實用。
·HPK型熱水循環泵，泵為中心支撐，其轉子部件可以在不移動泵體情況下予以拆卸，由于設置了中間聯軸器，當拆卸泵時，電動機仍可固定在底盤上，這樣就縮短了泵重新裝配時所需的時間。
·軸封采用標準結構軟填料密封：用于熱水時，由填料壓蓋、填料環、夾金屬絲的填料組成，兩層填料之間裝有四層白色石棉填料。用于熱交換介質時，由填料壓蓋、填料環、夾金屬絲的填料組成，兩層填料之間裝有六層白色石棉填料。
·軸封機械密封用于熱水時，為平衡型單端面機械密封，終端有夾層冷卻。用于熱交換介質時，為非平衡型單端面機械密封，終端有夾層冷卻和冷卻裝置，350℃以下不需冷卻，超過350℃時需要冷卻。
