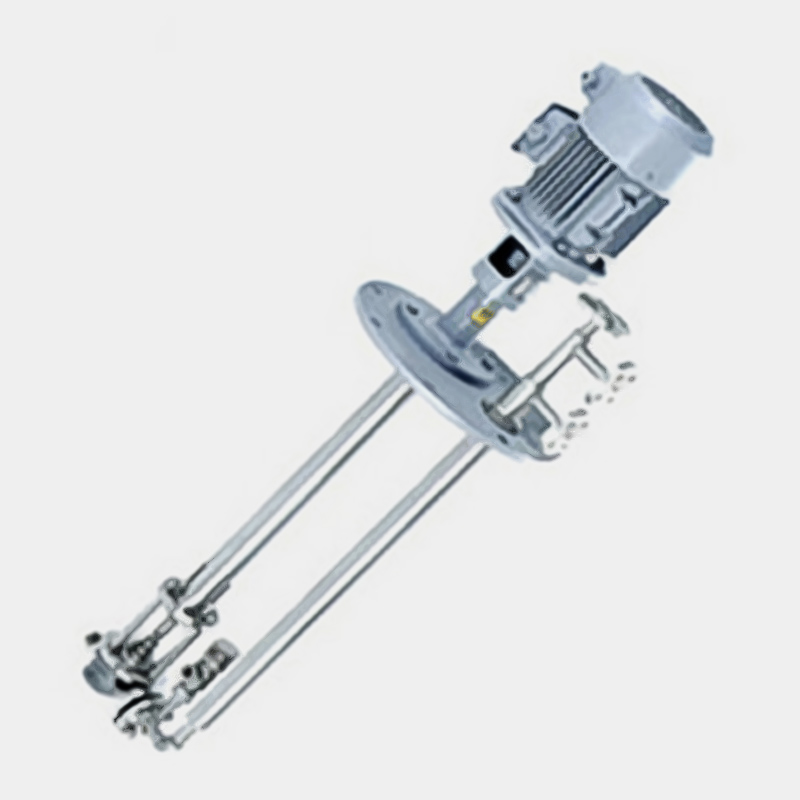

ATY液下齒輪泵、液硫泵
液下齒輪泵設計采用保溫夾套管道，應用日本液下齒輪泵技術設計制造，加工精度高，配合精密。可采用變頻控制流量調節，流量穩定，轉速低，電機功率小，使用壽命長。
概述
液硫泵設計采用保溫夾套管道，應用日本液下齒輪泵技術設計制造，加工精度高，配合精密。可采用變頻控制流量調節，流量穩定，轉速低，電機功率小，使用壽命長。
應用范圍
液下齒輪泵參數范圍：
流量：0.1—60m3/h
壓力：16bar
黏度：0.1-10000cps
溫度：-30—410℃
液下深度：≤2米。
結構簡圖
型號意義
性能參數表
型號 | 連接尺寸 mm | 大流量 m3 /h | 高壓力 bar | 黏度范圍 cps | 高轉速 rpm | 電機功率 kw | 高溫度 ℃ |
ATY-01 | 10 | 0.4 | 16 | 0.1-3000 | 1450 | 0.55 | 410 |
ATY-02 | 10 | 0.8 | 16 | 0.1-3000 | 1450 | 0.55 | 410 |
ATY-04 | 15 | 1.2 | 16 | 0.1-8000 | 1450 | 0.75 | 410 |
ATY-08 | 20 | 2.5 | 16 | 0.1-10000 | 1450 | 1.1 | 410 |
ATY-10 | 25 | 3.2 | 16 | 0.1-10000 | 1450 | 2.2 | 410 |
ATY-12 | 32 | 4.9 | 16 | 0.1-10000 | 960 | 3.0 | 410 |
ATY-14 | 40 | 8.5 | 16 | 0.1-10000 | 960 | 5.5 | 410 |
ATY-16 | 50 | 16.5 | 16 | 0.1-10000 | 960 | 7.5 | 410 |
ATY-18 | 80 | 40.0 | 16 | 0.1-10000 | 500 | 15 | 410 |
ATY-20 | 100 | 60.0 | 16 | 0.1-10000 | 500 | 22 | 410 |
適用范圍
應用于石油、化工、化纖、粘膠、硫酸、液堿、瀝青等行業中，通過液下齒輪泵就能直接將儲罐中液體輸送到工藝管路中。完全防止泄露，減輕有毒有害泄漏液體對工人的傷害，改變工廠和環境帶來的污染。
故障原因與解決方案
使用方便，運轉周期長。
配備變頻器，可實現流量計量控制。
泵體材料：鑄鐵、球墨鑄鐵、304、316可滿足不同介質的需求。
制作過程精細，確保產品質量。
輸送流量穩定，脈動性小。
輸送介質連續性好，不會產生渦流及空載運行。
出口管道可帶保溫夾套。
可實現正反轉運轉，當液下入口被堵時，利用反轉推力可將入口渣物沖走。
間隙調整，泵運轉一定周期后，通過間隙調整使泵達到啟用時的流量效果。
