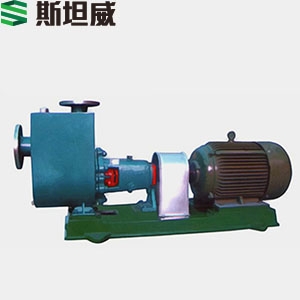

臥式耐磨自吸泵的結構說明
日期：2019-04-27 人氣：13328
咱們通常的耐磨自吸泵(臥式自吸泵)的結構是由六有些組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。
1、葉輪是離心泵的中心有些，它轉速比較高出力比較大，葉輪上的葉片又起到首要效果，葉輪在裝置前要經過靜平衡試驗。葉輪上的表里外表需求潤滑，以削減水流的沖突丟失。
2、泵體也稱泵殼，它是自吸式離心泵的主體。起到支撐固定效果，并與裝置軸承的托架相連接。
3、泵軸的效果是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的首要部件。
4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承運用牛油作為潤滑劑加油要恰當通常為2/3～3/4的體積太多會發熱，太少又有響聲并發熱!滑動軸承運用的是通明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出而且漂賤，太少軸承又要過熱燒壞形成事端!在自吸泵運轉過程中軸承的溫度在85度通常運轉在60度左右，若是高了就要查找緣由(是不是有雜質，油質是不是發黑，是不是進水)并及時處理!
5、密封環又稱減漏環。葉輪進口與泵殼間的空地過大會形成泵內高壓區的水經此空地流向低壓區，影響泵的出水量，功率下降!空地過小會形成葉輪與泵殼沖突發生磨損。為了添加回流阻力削減內漏，推遲葉輪和泵殼的所運用壽命，在泵殼內緣和葉輪外援聯系處裝有密封環，密封的空地堅持在0.25～1.10mm之間為宜。
6、填料函首要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的效果首要是為了關閉泵殼與泵軸之間的空地，不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終堅持水泵內的真空!當泵軸與填料沖突發生熱量就要靠水封管住水到水封圈內使填料冷卻!堅持自吸離心泵的正常運轉。所以在離心泵的運轉巡回查看過程中對填料函的查看是格外要注意!在運轉600個小時左右就要對填料進行替換。
